Detektor ReAct 4 do stref Ex

Czujnik Gazu ReAct 4 został stworzony do mierzenia stężenia gazów reaktywnych, gdy wymagane jest stosowanie urządzenia w wykonaniu Ex, z uwzględnieniem atmosfer agresywnych i korozyjnych. Zaprojektowany zgodnie z Dyrektywą ATEX jest przeznaczony do pracy w obrębie atmosfer wybuchowych (Strefa 2), co także pozwala mu funkcjonować w innych, ciężkich warunkach środowiskowych, np. kiedy występują wokół wysokie temperatury, pary, wilgoć czy pył.

Unikalne cechy

3 możliwe konfiguracje: W obudowie PES, W obudowie ze stali kwasoodpornej bez wyświetlacza lub z wyświetlaczem FLED

Nowa innowacyjna
głowica pomiarowa

Czujnik przeznaczony jest do detekcji gazów reaktywnych (np. Cl2, HCl, NOx)

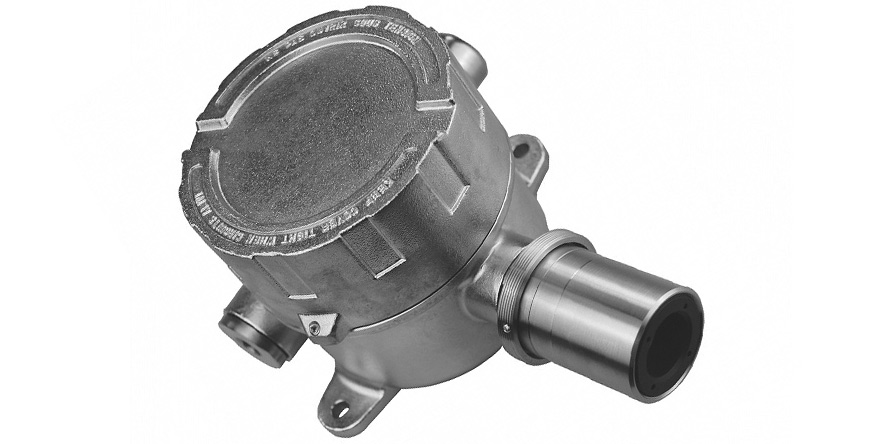

Detektor ReAct 4 został stworzony w oparciu o na nowo zaprojektowaną platformę elektroniczną wraz z komunikacją przez Bluetooth. Urządzenie zostało stworzone, aby zastąpić oferowane przez producenta dotychczas czujniki Sigma ReAct oraz ReAct. Nowoczesna głowica pomiarowa HR, w którą został wyposażony detektor ReAct 4, zapewnia znacznie lepsze właściwości pomiarowe w porównaniu do zastępowanych czujników. Dodatkowo urządzenie to posiada właściwości samodiagnozujące – w przypadku wykrycia nieprawidłowości w działaniu informuje o tym fakcie użytkownika. Czujnik dostępny jest w dwóch wariantach – w obudowie PES bez wyświetlacza lub w obudowie ze stali kwasoodpornej z unikatowym czterokolorowym wyświetlaczem FLED.

Wyjątkowo prosta sygnalizacja niebezpieczeństwa

Urządzenie ReAct 4 jest także wyposażone w innowacyjny system
R-G-OFF (GAS-OK). Jest to system bezpieczeństwa, który pozwala w każdej chwili ocenić sprawność systemu oraz poziom bezpieczeństwa. System R-G-OFF został zaprojektowany w oparciu o proste do rozpoznania sygnały świetlne. Naczelną zasadą jest to, że jakikolwiek inny komunikat świetlny poza zielonym światłem zobowiązuje personel do natychmiastowej reakcji. System ten ma zastosowanie przy detektorze ReAct 4 poprzez FLED – czterokolorowy, wbudowany w czujnik gazu sygnalizator optyczny, który umożliwia natychmiastową lokalizację potencjalnego zagrożenia, lub poprzez dodatkowy sygnalizator optyczno-akustyczny LTT. Dodatkowo zapewnia komfort i poczucie bezpieczeństwa personelu, poprzez możliwość oceny stanu zagrożenia w dowolnym momencie.

Dlaczego warto wybrać detektor ReAct 4?

Główne cechy

Ze względu na materiały wykorzystane w budowie czujnika przeznaczony on jest do detekcji gazów
reaktywnych (np. Cl2, HCl, NOx).
Różnorodność wykrywanych gazów i par.
Szeroki zakres temperatur pracy.
Duży wybór interfejsów użytkownika: Modbus ASCII, 4 – 20 mA, wyjścia przekaźnikowe, wyświetlacz LCD/FLED, interfejs radiowy (Bluetooth).
Opcjonalne wersje obudowy: aluminium, aluminium pokryte powłoką Creodur, stal kwasoodporna lub poliester wzmocniony włóknem szklanym.
Dedykowane dla czujnika akcesoria.
Możliwość konfiguracji źródła prądowego (source/sink)

Podstawowe funkcje

Nieinwazyjna kalibracja i konfiguracja – czujnik może być kalibrowany i parametryzowany (np. wartości progów alarmowych) w strefach Ex bez otwierania obudowy lub wyłączenia innych części
Systemu Bezpieczeństwa Gazowego.
Zdalna komunikacja z czujnikiem.
Elektroniczna kompensacja wpływu temperatury otoczenia.
Funkcja autodiagnostyki.
Przechowywanie w pamięci czujnika parametrów takich jak: numer CAS substancji, nazwa lokalizacji, numer seryjny, czas pomiędzy obowiązkowymi kalibracjami.

Właściwości przeciwwybuchowe

Oznaczenia na tabliczce znamionowej urządzenia

Cecha przeciwwybuchowa urządzenia
Klasa temperaturowa

Dodatkowe informacje związane z ochroną przeciwwybuchową urządzenia

Zalecaną pozycją pracy czujnika jest pozycja głowicą w dół. Inne pozycje mogą znacząco obniżyć IP urządzenia.
Każdorazowo przykręcając pokrywę obudowy czujnika, należy zwrócić uwagę na gwint obudowy.
Nieprawidłowe przykręcenie może spowodować uszkodzenie gwintu obudowy.
Nieprawidłowe zakręcenie śrubki zabezpieczającej pokrywę obudowy czujnika może spowodować uszkodzenie gwintu obudowy.
Nieprawidłowe zakręcenie śrubki zabezpieczającej osłonę sensora może spowodować uszkodzenie gwintu.
Nie należy naprawiać ognioszczelnych złącz urządzenia

Parametry urządzenia

Detektor	ReAct 4
Rodzaje gazów
Gazy reaktywne, Różnorodność wykrywanych gazów i par.	Sensory katalityczne
Zakres pomiarowy
DGW	0–100%
Wydajność
Wilgotność względna	10 – 90% ciągle 0 – 99% chwilowo Bez kondensacji
Zakres ciśnienia	1013 ± 10% hPa
Cechy fizyczne
Okablowanie	0,5 – 2,5 mm2
Stopień ochrony	IP 63
Waga	3,5 kg
Materiał obudowy	Poliester wzmocniony włóknem szklanym (tylko dla D=0) Stal kwasoodporna
Materiał głowicy	Stal kwasoodporna + PTFE
Dopuszczenia
ATEX	II 3G Ex nA IIC T3 Gc -40 ≤ Ta ≤ 50°C
Klasa ochronności elektrycznej	III
* W zależności od gazu. Szczegółowe informacje dostępne w instrukcji obsługi urządzenia.
