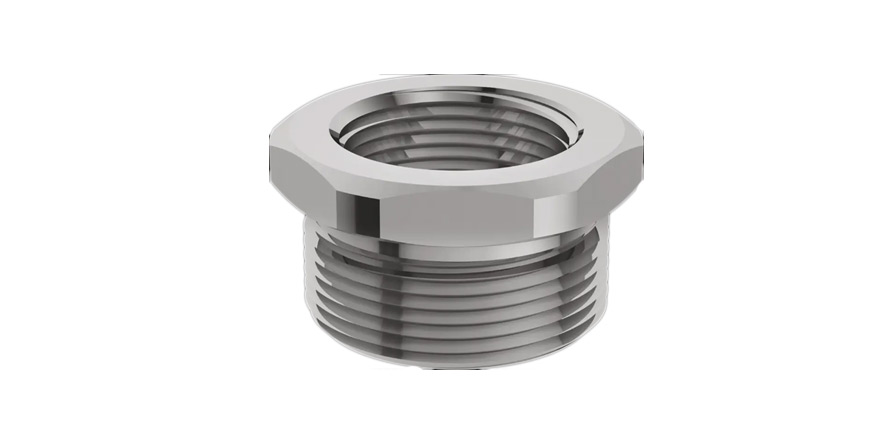

Reduktory do dławnic kablowych
produkt klasy premium w konkurencyjnej cenie
Stosowane są, aby zmniejszyć rozmiar gwintu wejściowego do obudowy. Certyfikowane są do użytku w strefie 1, 2, 21 i 22.
Dane techniczne reduktorów
Redukcje do przeciwwybuchowych dławnic kablowych marki HARDO posiadają certyfikaty ATEX oraz IECEx.
| Certyfikaty: | ATEX, IECEx |
| Oznaczenie ATEX: | Ex II 2 GD Ex db IIC Gb Ex II 2 GD Ex eb IIC Gb Ex II 2 GD tb IIIC Db |
| Oznaczenie IECEx: | Ex db IIC Gb Ex eb IIC Gb Ex tb IIIC Db |
| Do zastosowania w strefach Ex: | 1, 2, 21, 22 |
| Temperatura otoczenia: | -55°C do +160°C |
| Stopień ochrony IP: | IP66/IP68 |
| Rodzaj ochrony: | Ex d, Ex e, Ex t |
| Rodzaje gwintów: | od M16 do M100 |
| Materiał: | niklowany mosiądz, stal nierdzewna 316L, mosiądz, niklowanie bezprądowe |
| Redukcje: | gwint metryczny/gwint metryczny, gwint metryczny/gwint calowy, gwint calowy/gwint calowy i gwint calowy/gwint metryczny |
| Rozmiary: | metryczne: od M16 do M100; calowe: od 3/8″ do 4″ |
Wymiary
Reduktor metryczny – metryczny
Reduktor metryczny – NPT
| Nr produktu | "A" | "B" | "L" | "A/F" | "G" |
|---|---|---|---|---|---|
| HRD 1M0M | M20x1.5 | M12x1.5 | 22 | 25 | 16 |
| HRD 1M0M | M20x1.5 | M16x1.5 | 22 | 25 | 16 |
| HRD 2M0M | M25x1.5 | M12x1.5 | 22 | 30 | 16 |
| HRD 2M0M | M25x1.5 | M16x1.5 | 22 | 30 | 16 |
| HRD 3M0M | M25x1.5 | M20x1.5 | 22 | 30 | 16 |
| HRD 3M1M | M32x1.5 | M16x1.5 | 22 | 36 | 16 |
| HRD 3M2M | M32x1.5 | M20x1.5 | 22 | 36 | 16 |
| HRD 4M1M | M32x1.5 | M25x1.5 | 22 | 36 | 16 |
| HRD 4M2M | M40x1.5 | M20x1.5 | 22 | 45 | 16 |
| HRD 4M3M | M40x1.5 | M25x1.5 | 22 | 45 | 16 |
| HRD 5M1M | M40x1.5 | M32x1.5 | 22 | 45 | 16 |
| HRD 5M1M | M50x1.5 | M20x1.5 | 24 | 55 | 16 |
| HRD 5M2M | M50x1.5 | M25x1.5 | 24 | 55 | 16 |
| HRD 5M3M | M50x1.5 | M32x1.5 | 24 | 55 | 16 |
| HRD 5M4M | M50x1.5 | M40x1.5 | 24 | 55 | 16 |
| HRD 6M2M | M63x1.5 | M50x1.5 | 24 | 68 | 16 |
| HRD 6M3M | M63x1.5 | M25x1.5 | 24 | 68 | 16 |
| HRD 6M4M | M63x1.5 | M32x1.5 | 24 | 68 | 16 |
| HRD 6M5M | M63x1.5 | M40x1.5 | 24 | 68 | 16 |
| HRD 6M5M | M63x1.5 | M50x1.5 | 24 | 68 | 16 |
| HRD 7M2M | M75x1.5 | M63x1.5 | 28 | 80 | 20 |
| HRD 7M3M | M75x1.5 | M32x1.5 | 28 | 80 | 20 |
| HRD 7M4M | M75x1.5 | M40x1.5 | 28 | 80 | 20 |
| HRD 7M5M | M75x1.5 | M50x1.5 | 28 | 80 | 20 |
| HRD 7M6M | M75x1.5 | M63x1.5 | 28 | 80 | 20 |
| HRD 8M3M | M90x1.5 | M32x1.5 | 28 | 95 | 20 |
| HRD 8M4M | M90x1.5 | M40x1.5 | 28 | 95 | 20 |
| HRD 8M5M | M90x1.5 | M50x1.5 | 28 | 95 | 20 |
| HRD 8M6M | M90x1.5 | M63x1.5 | 28 | 95 | 20 |
| HRD 8M7M | M90x1.5 | M75x1.5 | 28 | 95 | 20 |
| HRD 9M4M | M100x1.5 | M40x1.5 | 30 | 110 | 20 |
| HRD 9M5M | M100x1.5 | M50x1.5 | 30 | 110 | 20 |
| HRD 9M6M | M100x1.5 | M63x1.5 | 30 | 110 | 20 |
| HRD 9M7M | M100x1.5 | M75x1.5 | 30 | 110 | 20 |
| HRD 9M8M | M100x1.5 | M90x1.5 | 30 | 110 | 20 |
| Nr produktu | "A" | "B" | "L" | "A/F" | "G" |
|---|---|---|---|---|---|
| HRD 1M0N | M20x1.5 | 3/8” NPT | 22 | 25 | 16 |
| HRD 2M0N | M25x1.5 | 3/8” NPT | 22 | 30 | 16 |
| HRD 2M1N | M25x1.5 | 1/2” NPT | 22 | 30 | 16 |
| HRD 3M1N | M32x1.5 | 1/2” NPT | 22 | 36 | 16 |
| HRD 3M2N | M32x1.5 | 3/4” NPT | 22 | 36 | 16 |
| HRD 4M1N | M40x1.5 | 1/2” NPT | 22 | 45 | 16 |
| HRD 4M2N | M40x1.5 | 3/4” NPT | 22 | 45 | 16 |
| HRD 4M3N | M40x1.5 | 1” NPT | 22 | 45 | 16 |
| HRD 5M1N | M50x1.5 | 1/2” NPT | 22 | 55 | 16 |
| HRD 5M2N | M50x1.5 | 3/4” NPT | 22 | 55 | 16 |
| HRD 5M3N | M50x1.5 | 1” NPT | 22 | 55 | 16 |
| HRD 5M4N | M50x1.5 | 1.1/4” NPT | 22 | 55 | 16 |
| HRD 6M2N | M63x1.5 | 3/4” NPT | 22 | 68 | 16 |
| HRD 6M3N | M63x1.5 | 1” NPT | 22 | 68 | 16 |
| HRD 6M4N | M63x1.5 | 1.1/4” NPT | 22 | 68 | 16 |
| HRD 6M5N | M63x1.5 | 1.1/2” NPT | 22 | 68 | 16 |
| HRD 7M3N | M75x1.5 | 1” NPT | 28 | 80 | 20 |
| HRD 7M5N | M75x1.5 | 1.1/4” NPT | 28 | 80 | 20 |
| HRD 7M5N | M75x1.5 | 1.1/2” NPT | 28 | 80 | 20 |
| HRD 7M6N | M75x1.5 | 2” NPT | 28 | 80 | 20 |
| HRD 8M3N | M90x1.5 | 1” NPT | 28 | 95 | 20 |
| HRD 8M4N | M90x1.5 | 1.1/4” NPT | 28 | 95 | 20 |
| HRD 8M5N | M90x1.5 | 1.1/2” NPT | 28 | 95 | 20 |
| HRD 8M6N | M90x1.5 | 2” NPT | 28 | 95 | 20 |
| HRD 8M7N | M90x1.5 | 2.1/2” NPT | 28 | 95 | 20 |
| HRD 9M4N | M100x1.5 | 1.1/4” NPT | 32 | 110 | 22 |
| HRD 9M5N | M100x1.5 | 1.1/2” NPT | 32 | 110 | 22 |
| HRD 9M6N | M100x1.5 | 2” NPT | 32 | 110 | 22 |
| HRD 9M7N | M100x1.5 | 2.1/2” NPT | 32 | 110 | 22 |
| HRD 9M8N | M100x1.5 | 3” NPT | 32 | 110 | 22 |
Reduktor NPT – metryczny
Reduktor NPT – NPT
| Nr produktu | "A" | "B" | "L" | "A/F" | "G" |
|---|---|---|---|---|---|
| HRD 0N00M | 3/8” NPT | M12x1.5 | 22 | 20 | 16 |
| HRD 1N00M | 1/2” NPT | M12x1.5 | 27 | 25 | 21 |
| HRD 1N0M | 1/2” NPT | M16x1.5 | 27 | 25 | 21 |
| HRD 2N00M | 3/4” NPT | M12x1.5 | 27 | 30 | 21 |
| HRD 2N0M | 3/4” NPT | M16x1.5 | 27 | 30 | 21 |
| HRD 2N1M | 3/4” NPT | M20x1.5 | 27 | 30 | 21 |
| HRD 3N00M | 1” NPT | M12x1.5 | 32 | 36 | 26 |
| HRD 3N0M | 1” NPT | M16x1.5 | 32 | 36 | 26 |
| HRD 3N1M | 1” NPT | M20x1.5 | 32 | 36 | 26 |
| HRD 3N2M | 1” NPT | M25x1.5 | 32 | 36 | 26 |
| HRD 4N00M | 1.1/4” NPT | M12x1.5 | 32 | 45 | 26 |
| HRD 4N0M | 1.1/4” NPT | M16x1.5 | 32 | 45 | 26 |
| HRD 4N1M | 1.1/4” NPT | M20x1.5 | 32 | 45 | 26 |
| HRD 4N2M | 1.1/4” NPT | M25x1.5 | 32 | 45 | 26 |
| HRD 4N3M | 1.1/4” NPT | M32x1.5 | 32 | 45 | 26 |
| HRD 5N1M | 1.1/2” NPT | M20x1.5 | 35 | 55 | 27 |
| HRD 5N2M | 1.1/2” NPT | M25x1.5 | 35 | 55 | 27 |
| HRD 5N3M | 1.1/2” NPT | M32x1.5 | 35 | 55 | 27 |
| HRD 5N4M | 1.1/2” NPT | M40x1.5 | 35 | 55 | 27 |
| HRD 6N2M | 2” NPT | M25x1.5 | 36 | 68 | 28 |
| HRD 6N3M | 2” NPT | M32x1.5 | 36 | 68 | 28 |
| HRD 6N4M | 2” NPT | M40x1.5 | 36 | 68 | 28 |
| HRD 6N5M | 2” NPT | M50x1.5 | 36 | 68 | 28 |
| HRD 7N3M | 2.1/2” NPT | M32x1.5 | 51 | 80 | 41 |
| HRD 7N4M | 2.1/2” NPT | M40x1.5 | 51 | 80 | 41 |
| HRD 7N5M | 2.1/2” NPT | M50x1.5 | 51 | 80 | 41 |
| HRD 7N6M | 2.1/2” NPT | M63x1.5 | 51 | 80 | 41 |
| HRD 8N3M | 3” NPT | M32x1.5 | 54 | 95 | 42 |
| HRD 8N4M | 3” NPT | M40x1.5 | 54 | 95 | 42 |
| HRD 8N5M | 3” NPT | M50x1.5 | 54 | 95 | 42 |
| HRD 8N6M | 3” NPT | M63x1.5 | 54 | 95 | 42 |
| HRD 8N7M | 3” NPT | M75x1.5 | 54 | 95 | 42 |
| HRD 9N4M | 4” NPT | M40x1.5 | 57 | 120 | 45 |
| HRD 9N5M | 4” NPT | M50x1.5 | 57 | 120 | 45 |
| HRD 9N6M | 4” NPT | M63x1.5 | 57 | 120 | 45 |
| HRD 9N7M | 4” NPT | M75x1.5 | 57 | 120 | 45 |
| HRD 9N8M | 4” NPT | M90x1.5 | 57 | 120 | 45 |
| Nr produktu | "A" | "B" | "L" | "A/F" | "G" |
|---|---|---|---|---|---|
| HRD 1N0N | 1/2” NPT | 3/8” NPT | 29 | 25 | 21 |
| HRD 2N1N | 3/4” NPT | 1/2” NPT | 29 | 30 | 21 |
| HRD 3N1N | 1” NPT | 1/2” NPT | 34 | 36 | 26 |
| HRD 3N2N | 1” NPT | 3/4” NPT | 34 | 36 | 26 |
| HRD 4N1N | 1.1/4” NPT | 1/2” NPT | 34 | 45 | 26 |
| HRD 4N2N | 1.1/4” NPT | 3/4” NPT | 34 | 45 | 26 |
| HRD 4N3N | 1.1/4” NPT | 1” NPT | 34 | 45 | 26 |
| HRD 5N1N | 1.1/2” NPT | 1/2” NPT | 35 | 55 | 27 |
| HRD 5N2N | 1.1/2” NPT | 3/4” NPT | 35 | 55 | 27 |
| HRD 5N3N | 1.1/2” NPT | 1” NPT | 35 | 55 | 27 |
| HRD 5N4N | 1.1/2” NPT | 1.1/4” NPT | 35 | 55 | 27 |
| HRD 6N2N | 2” NPT | 3/4” NPT | 36 | 68 | 28 |
| HRD 6N3N | 2” NPT | 1” NPT | 36 | 68 | 28 |
| HRD 6N4N | 2” NPT | 1.1/4” NPT | 36 | 68 | 28 |
| HRD 6N5N | 2” NPT | 1.1/2” NPT | 36 | 68 | 28 |
| HRD 7N3N | 2.1/2” NPT | 3/4” NPT | 51 | 80 | 41 |
| HRD 7N4N | 2.1/2” NPT | 1” NPT | 51 | 80 | 41 |
| HRD 7N5N | 2.1/2” NPT | 1.1/4” NPT | 51 | 80 | 41 |
| HRD 7N6N | 2.1/2” NPT | 1.1/2” NPT | 51 | 80 | 41 |
| HRD 7N7N | 2.1/2” NPT | 2” NPT | 51 | 80 | 41 |
| HRD 8N4N | 3” NPT | 1.1/4” NPT | 54 | 95 | 42 |
| HRD 8N5N | 3” NPT | 1.1/2” NPT | 54 | 95 | 42 |
| HRD 8N6N | 3” NPT | 2” NPT | 54 | 95 | 42 |
| HRD 8N7N | 3” NPT | 2.1/2” NPT | 54 | 95 | 42 |
| HRD 9N5N | 4” NPT | 1.1/2” NPT | 57 | 120 | 45 |
| HRD 9N6N | 4” NPT | 2” NPT | 57 | 120 | 45 |
| HRD 9N7N | 4” NPT | 2.1/2” NPT | 57 | 120 | 45 |
| HRD 9N8N | 4” NPT | 3” NPT | 57 | 120 | 45 |
